東風多利卡鐵路專用抑塵車 底盤參數：東風國五小多利卡底盤，軸距3308mm，朝柴102馬力，7.00鋼絲胎。 上裝配置：罐體為4.5立方圓形罐，罐體內部做防腐，前沖、后灑、側噴、高炮，抑塵噴灑桿（帶旋轉伸縮功能）。噴灑桿離地3.5-4.5米 ，后部平臺帶8KW副發電機組，罐體內部加兩個1.5KW電動馬
型號：CLW5040TDYD5
規格：5立方

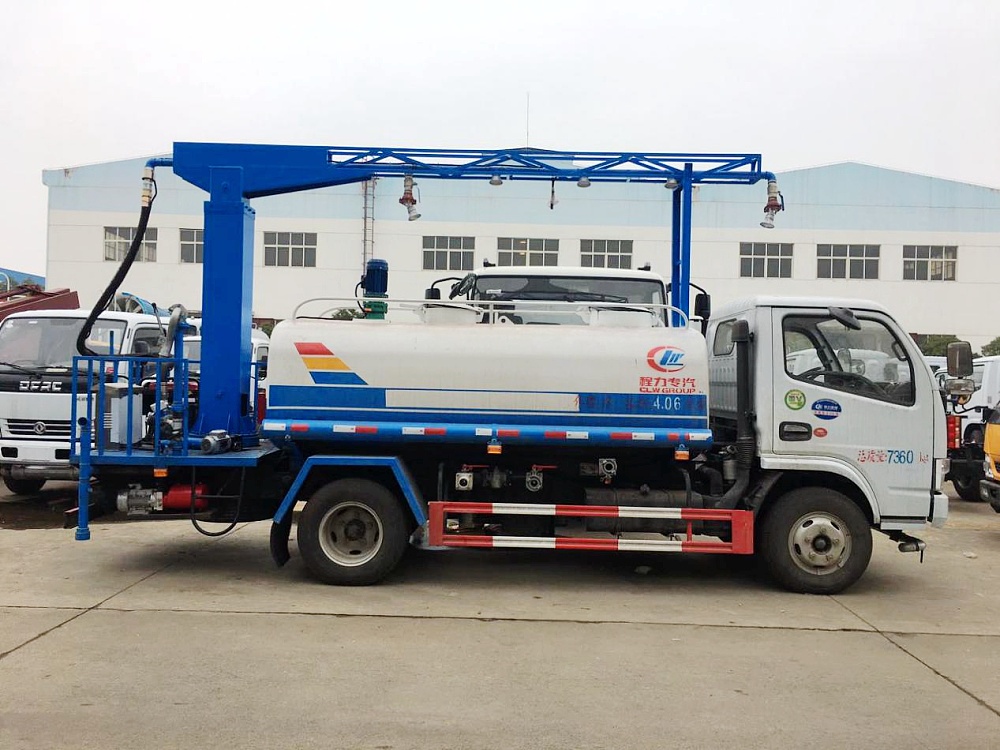

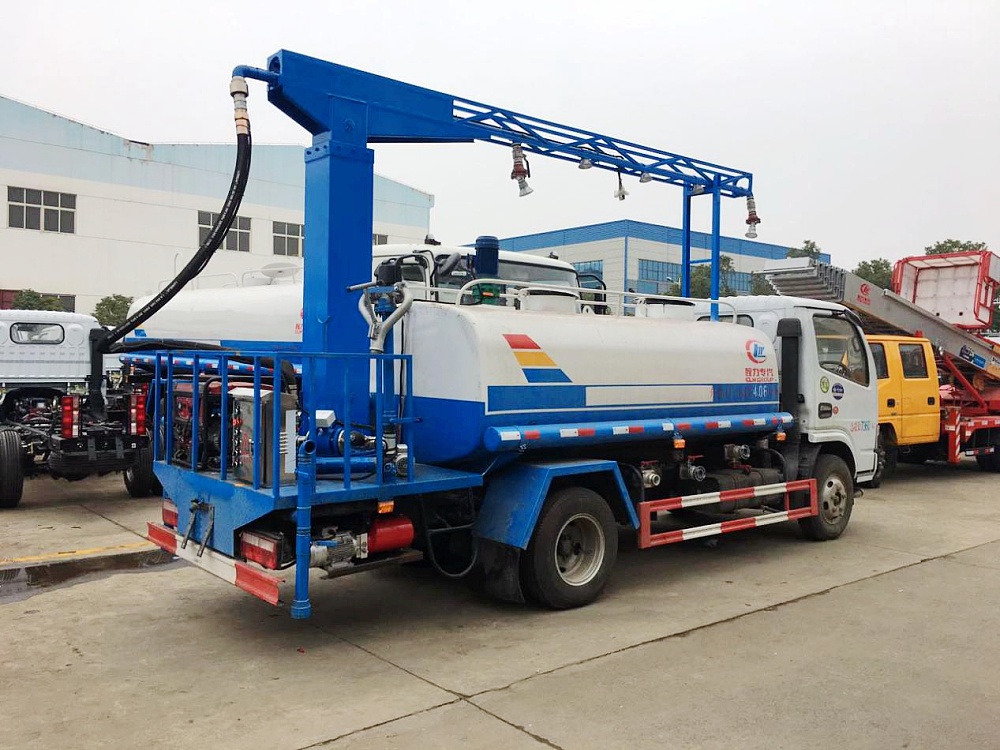

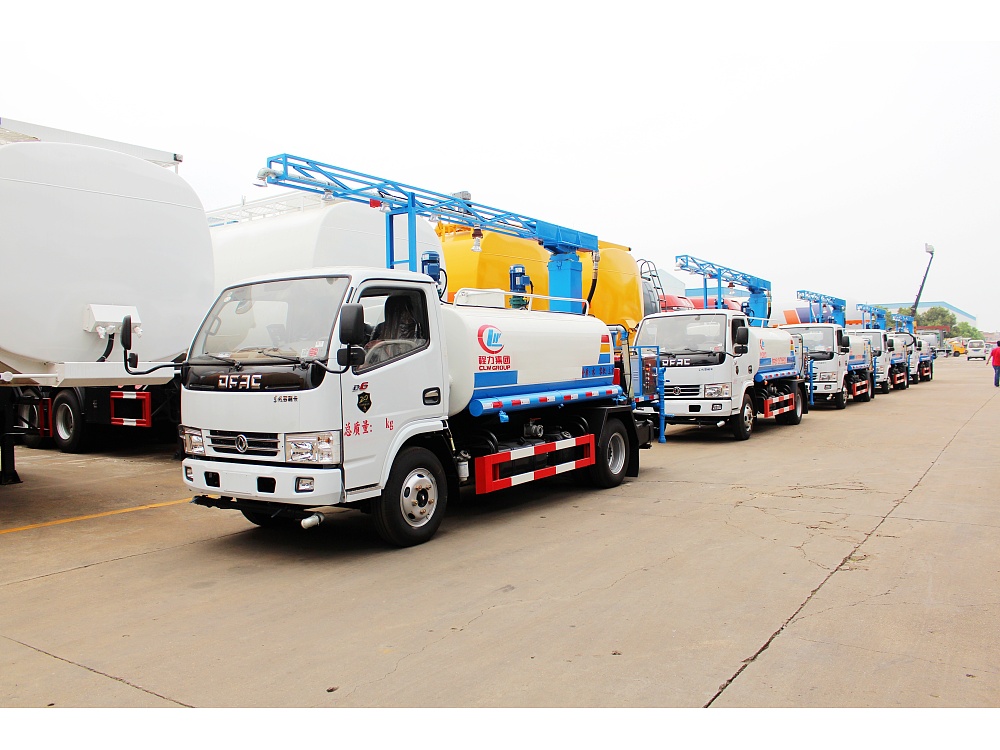

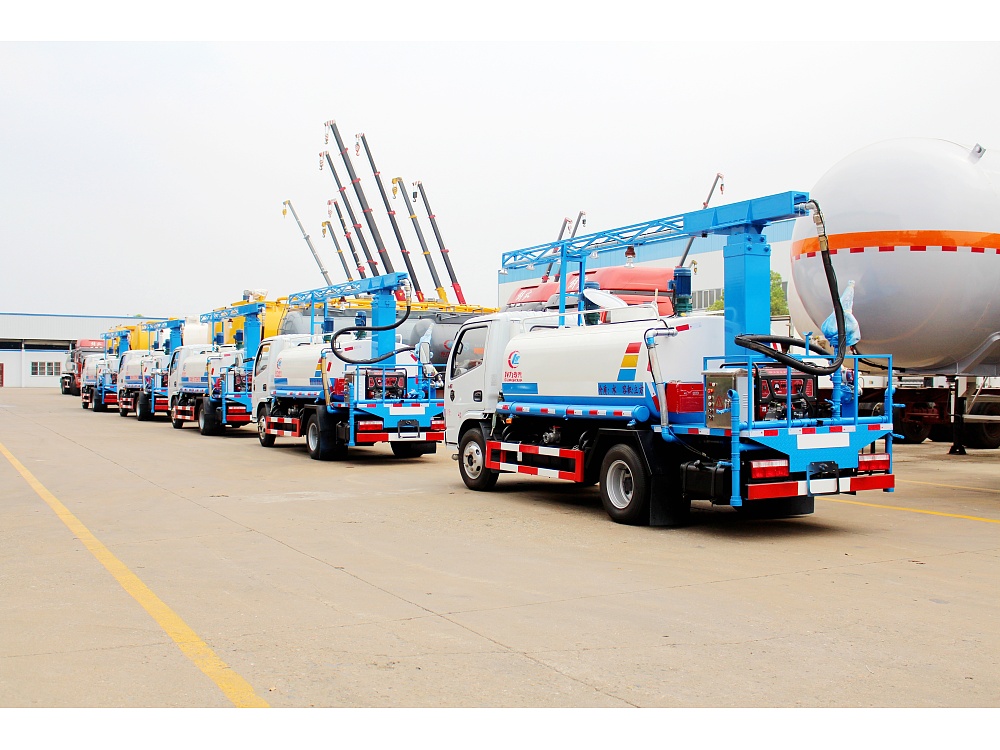

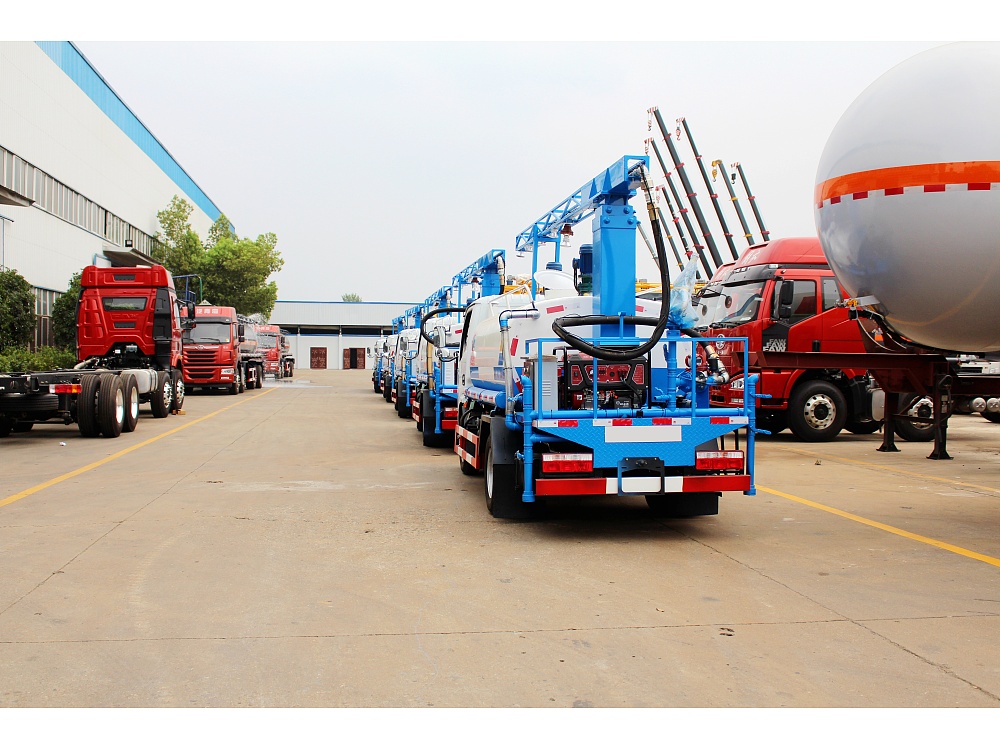

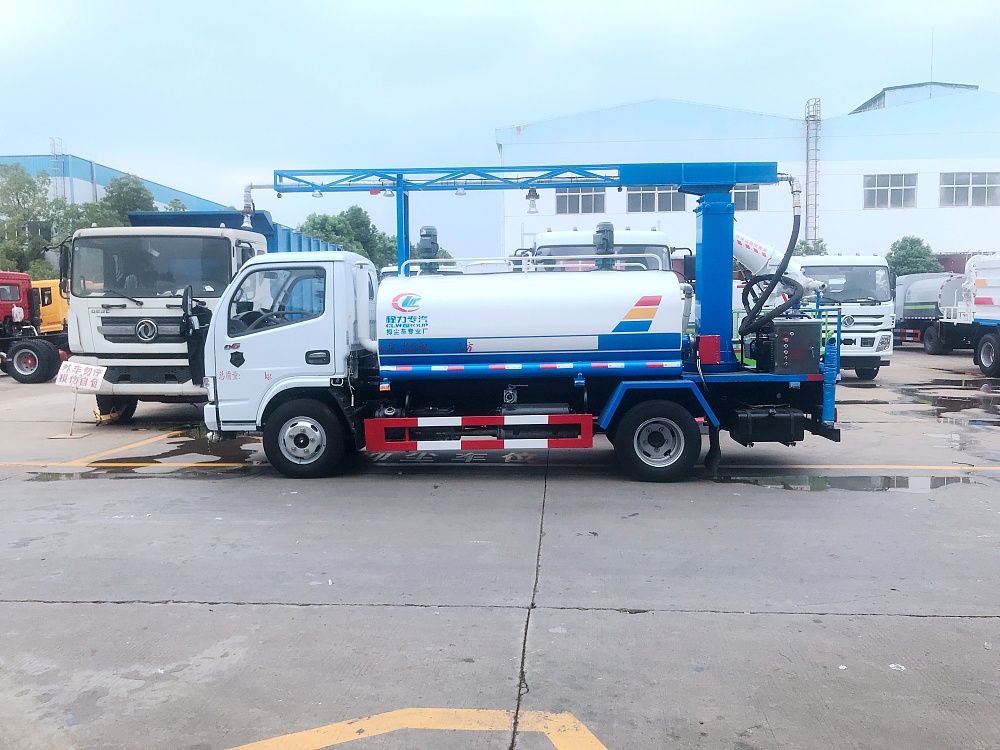

東風多利卡鐵路專用抑塵車
底盤參數：東風國五小多利卡底盤，軸距3308mm，朝柴102馬力，7.00鋼絲胎。
上裝配置：罐體為4.5立方圓形罐，罐體內部做防腐，前沖、后灑、側噴、高炮，抑塵噴灑桿（帶旋轉伸縮功能）。噴灑桿離地3.5-4.5米 ，后部平臺帶8KW副發電機組，罐體內部加兩個1.5KW電動馬達（帶攪拌功能）帶加熱裝置，罐體噴漆上白下藍，平臺和噴灑桿藍色。遙控操作噴灑桿上下左右旋轉，電控箱安裝在后部平臺。
整車采用全智能電控操作，車輛噴淋系統、攪拌功能、旋轉臂功能。 知熱功能單車流量計等除了底盤及水罐自吸自排以外的功能全部采用車載副 發電機組組提供動力，配電箱預留外接電源接頭套。
噴淋系統加裝單車流量計(用于計量每節火車皮的抑塵劑噴灑量。)，噴淋系統加裝鉤檔停噴系統(接觸式感應噴淋,兩節火車皮之間停噴)，帶有車號識別與記錄功能。整車噴淋系統、 單車流量計與車號識別記錄功能全部連接到和反應到智能電腦屏幕上面。
噴灑原理備用狀態時。噴灑臂位于與鐵軌平行的維修回收平臺上方;工作狀態時,帶牽弓機車通過后。噴灑臂旋轉至與車廂垂直的位置，同時調節高度，降至列車車廂上方30cm處,通過車輛識別系統檢測車型車號，在PLC的控制下,使噴灑滾筒根據鉤檔停噴的原則,開始噴灑作業;噴灑完成后，系統切換到清洗狀態,清洗管路及噴頭，清洗液回流至攪拌罐。車速在05-1.0km/h的范圍內運行時,噴灑控制系統可以實現運煤車輛均勻覆蓋，并保證不影響機車車輛的安全和正常運行。
|
公告型號 |
CLW5040TDYD5 |
環保情況 |
有 |
|
車輛軸距 |
3308 |
免征情況 |
有 |
|
發動機馬力 |
朝柴75KW |
攪拌功能 |
1.5KW*2 |
|
罐體容積 |
5立方 |
加熱設備 |
意大利進口 |
|
驅動方式 |
電動+液壓 |
流量讀取 |
可讀取每節車箱流量及單列火車流量 |
|
副發功率 |
8KW |
車輛識別 |
可適別每列火車及貨箱號 |
|
控制方式 |
西門子PLC+觸屏+無線遙控+手動 |
清洗系統 |
可對管路清洗 |
|
噴桿離地高度 |
3-4.5米 |
應急回收 |
緊急情況下可手動回收大臂 |
|
噴淋方式 |
鉤檔停噴系統 |
工作監控 |
多方位駕駛室內監控設備運轉 |
